대칭형 발과 가역적 무릎이 구현한 전후방 자유 이동

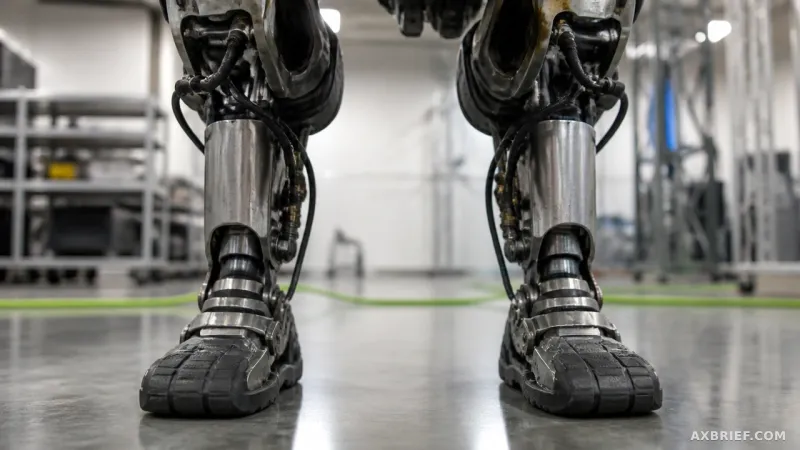

보스턴 다이내믹스가 공개한 영상 속 아틀라스는 인간과 유사하게 유연한 춤을 추거나 가볍게 뛰어다니는 동작을 수행한다. 이러한 기동성의 핵심은 로봇과 지면이 맞닿는 접점인 발의 구조를 완전히 재설계한 데 있다. 채스티티 켈리(Chastity Kelly) 기계 설계 엔지니어는 아틀라스의 발을 좌우가 동일한 대칭형 구조로 설계하고 발목 위치를 발의 정중앙에 배치했다. 발목이 중앙에 위치함에 따라 로봇은 어느 방향으로든 균형을 잡기 쉬운 물리적 기반을 확보했다.

보스턴 다이내믹스는 무릎이 앞으로만 굽혀지는 기존 방식에서 벗어나 뒤로도 꺾이는 가역적 설계(Reversible knees)를 적용했다. 인간은 후진을 위해 몸 전체를 돌리거나 보폭을 조절해야 하지만, 아틀라스는 무릎의 방향을 바꿔 즉각적으로 대응한다. 가역적 무릎과 대칭형 발의 결합은 아틀라스가 다리 전체를 회전시키지 않고도 제자리에서 전진과 후진을 동시에 수행할 수 있게 만든다. 이는 복잡한 기계 장치가 배치된 작업 공간에서 불필요한 회전 반경을 제거하고 이동 동선을 최소화하는 결과로 이어진다.

이러한 하드웨어의 변화는 로봇의 기동 범위를 비약적으로 확장했다. 발의 앞뒤 구분 없이 동일한 지지력을 확보함으로써 어떤 자세에서도 빠르게 중심을 잡을 수 있게 되었다. 결과적으로 물리적 구조의 변화가 소프트웨어 제어 시스템이 계산해야 할 복잡한 회전 동작을 줄여 전체적인 이동 효율을 높이는 구조를 완성했다.

충격 완화와 접지력을 위한 다방향 트레드 솔 구조

보스턴 다이내믹스는 로봇 관절을 보호하고 지면 접지력을 높이기 위해 하드웨어 물리 구조 위에 신발과 유사한 솔(sole) 구조를 덧씌운 이중 설계를 적용했다. 솔 구조는 로봇이 지면에 닿을 때 발생하는 강한 충격을 완화(Attenuate impact)하여 정밀한 기계 관절이 마모되거나 파손되는 것을 방지한다. 이는 사람이 작업 시 좋은 신발을 신어 발의 피로를 줄이는 원리를 로봇 하드웨어에 그대로 이식한 것이다.

엔지니어는 공장 바닥의 미끄러운 환경에 대응하기 위해 밑창에 다방향 트레드(Multi-directional tread)를 설계했다. 일반적인 인간의 신발이 전방 추진력에 최적화된 것과 달리, 아틀라스의 트레드는 전후좌우 모든 방향에서 동일한 수준의 마찰력을 제공한다. 이 설계 덕분에 로봇은 전진 중 즉시 후진하거나 측면으로 빠르게 이동할 때 발바닥이 지면에서 헛도는 현상 없이 안정적으로 중심을 유지한다.

또한 솔의 기하학적 구조는 발뒤꿈치와 앞코 부분에 특화되어 인간의 '뒤꿈치-발가락(Heel-toe)' 보행 동작을 자연스럽게 지원한다. 바닥의 트레드는 모래나 액체가 있는 표면에서 이물질을 바깥으로 밀어내는 배출구 역할을 수행한다. 이물질이 발바닥 사이에 고이지 않고 즉시 제거됨으로써 로봇은 거친 산업 현장에서도 지면과의 밀착 상태를 유지하며 접지력을 잃지 않는다.

CAD 모델링부터 컴플라이언스 최적화까지의 설계 공정

채스티티 켈리 엔지니어는 CAD(컴퓨터 보조 설계) 소프트웨어를 활용해 로봇 발의 3차원 도면을 작성하고 모델링하는 것으로 설계 사이클을 시작한다. 가상 공간에서 뼈대와 관절의 위치를 밀리미터 단위로 조정하며 최적의 기하학적 구조를 시뮬레이션한다. 이후 3D 프린터를 이용해 실제 크기의 시제품(Prototype)을 빠르게 출력하고 조립하여 가상 설계와 실제 물리적 구현 사이의 간극을 검증한다.

설계 과정에서 발생하는 실패는 원인 분석(Root cause analysis) 과정을 통해 해결한다. 시제품 작동 중 발목이 꺾이거나 특정 부위에 균열이 생기면, 어느 지점에 과부하가 걸렸는지와 재질의 한계를 분석하여 설계에 다시 반영한다. 이러한 반복적인 프로토타이핑은 하드웨어의 내구성과 효율성을 높이는 필수적인 단계로 작용한다.

기계 설계팀은 제어 팀(Controls team)과 긴밀하게 협업하여 발의 기하학적 구조와 컴플라이언스(Compliance)를 최적화한다. 컴플라이언스는 외부 충격이 가해졌을 때 구조가 적절히 휘어지며 에너지를 흡수하는 유연성을 의미한다. 구조가 너무 딱딱하면 충격이 관절로 전달되어 고장이 나고, 너무 유연하면 무게 중심을 잡지 못해 쓰러지기 때문에, 설계와 제어의 피드백 루프를 통해 최적의 균형점을 찾아낸다.

산업용 휴머노이드의 하드웨어 설계 기준과 전문성

보스턴 다이내믹스는 실제 공장 바닥과 같은 거친 환경에서 휴머노이드가 균형을 잡기 위해 '기계만이 가질 수 있는 최적의 기하학적 구조'를 설계 기준으로 삼았다. 단순히 인간의 신체 구조를 모방하는 것이 아니라, 대칭형 발과 가역적 무릎처럼 산업 현장의 실질적인 요구를 반영한 물리적 해법을 우선시했다. 이는 소프트웨어의 계산 능력에만 의존하지 않고 하드웨어 수준에서 움직임의 제약을 제거하여 시스템 전체의 안정성을 확보하는 접근 방식이다.

이러한 정교한 하드웨어 설계는 장기적인 학습과 실무 경험이 결합된 전문성에서 비롯된다. 채스티티 켈리는 18세에 고졸 검정고시(GED)를 통과한 후 커뮤니티 칼리지의 기초 수업부터 시작해 15년에 걸쳐 기계공학 학사, 로봇공학 석사, 기계공학 박사 학위를 취득했다. 그녀는 토요타(Toyota)에서 생산 공학 실무를 익히고 노스이스턴 대학교 박사 과정과 3D 프린팅 펠로우십을 거치며 제조 현장의 생리와 최신 제작 기술을 섭렵했다.

그녀는 의료용, 창고용, 보조 로봇 등 다양한 응용 분야를 연구하며 휴머노이드가 로봇 공학의 정점이자 가장 유용한 도구라는 확신을 가졌다. 결국 휴머노이드의 완성도는 소프트웨어가 얼마나 똑똑한가가 아니라, 그 지능을 온전히 구현해낼 수 있도록 하드웨어의 물리적 한계를 어디까지 확장하느냐에 달려 있다. 거친 환경에서의 균형 유지와 이동 능력은 결국 치밀한 하드웨어 설계 기준과 이를 구현하는 엔지니어의 집요한 전문성이 만들어낸 결과다.
